熒光磁粉探傷機設備應按要求定制，滿足檢測要求，同時要盡可能的方便操作。不同的廠家要實現相同的功能可能會采取不同的方式，在設備定制之前，盡可能多的學習行業經驗，同時，在提出技術要求時，應該盡可能的詳細。
注意:我們?cè)诙ㄖ平霟晒鉂B透檢測線時提出了時間調節、溫度控制等控制要求，但工廠在實現功能時，卻沒有把相應的調節功能放在桶上的控制面板上，而是放在總控制柜上，雖然不影響整體功能，但也引起了同樣的調整。

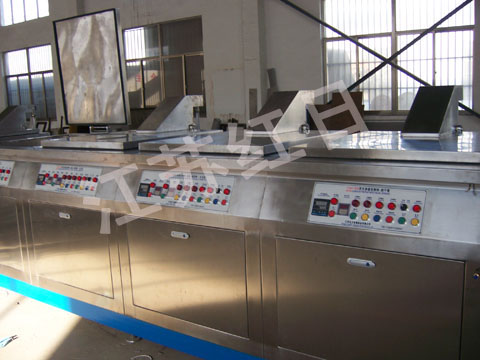

檢測機的檢測線包括預清洗槽、烘干槽A、滲透滴槽、預清洗槽、乳化槽、最終清洗槽、烘干槽B和展示柜。檢測設備的水壓、氣壓、溫度必須顯示并滿足行業標準的要求。 由于最終的清洗需要在黑光下進行，因此，在最終的清洗這一環節必須配備暗室環境和黑光設備，以檢查清洗效果。
熒光磁粉探傷機用于檢測的探頭種類繁多，日常使用中常用的探頭有以下幾種組成部分:
1、磁粉探傷機直探頭
用于垂直探傷的單片機主要用于產生縱波探傷。直探頭由插座、殼體、保護膜、壓電片、吸聲結構材料等組成。頭接觸面為可更換的軟膜，用于檢測電池表面的粗糙工件。
2、磁粉探傷機斜探頭
斜探頭主要用于橫波探測。斜探頭由斜塊、壓電片、吸聲材料、殼體、插座等組成。傾斜探頭的聲束向探頭表面傾斜，可用于檢測直光束無法到達的位置或缺陷方向與被測表面之間有夾角的區域。
3、磁粉探傷機直徑管探頭
單晶微橫波斜探頭用于檢測小直徑薄壁管焊接接頭。本檢測方法標準可參考我國電力企業行業發展標準DL/T8202002《管道系統焊接接頭通過超聲波檢測信息技術工作規范》，適用于自己檢測直徑≥32mm、小于等于159mm的小直徑薄壁管道，壁厚≥4mm，小于14mm;也可應用于其它相關行業類似的工程管道檢測。探頭設計較小，前端水平距離小于5mm，初始脈沖寬度小于1.5mm(相當于鋼的深度)，分辨率大于成本等于20dB。根據被測設備的管徑不同，將試驗面加工成與管徑相對應的弧度。
